Электропроект вывески — обязательный документ для согласования и подключения световых рекламных конструкций. В статье разбираем, что входит в проект, как происходит расчет нагрузок, как согласовать его с энергокомпанией, а также рассмотрим типовые ошибки и этапы разработки. В конце текста мы отвечаем на частые вопросы об электропроекте рекламной вывески.

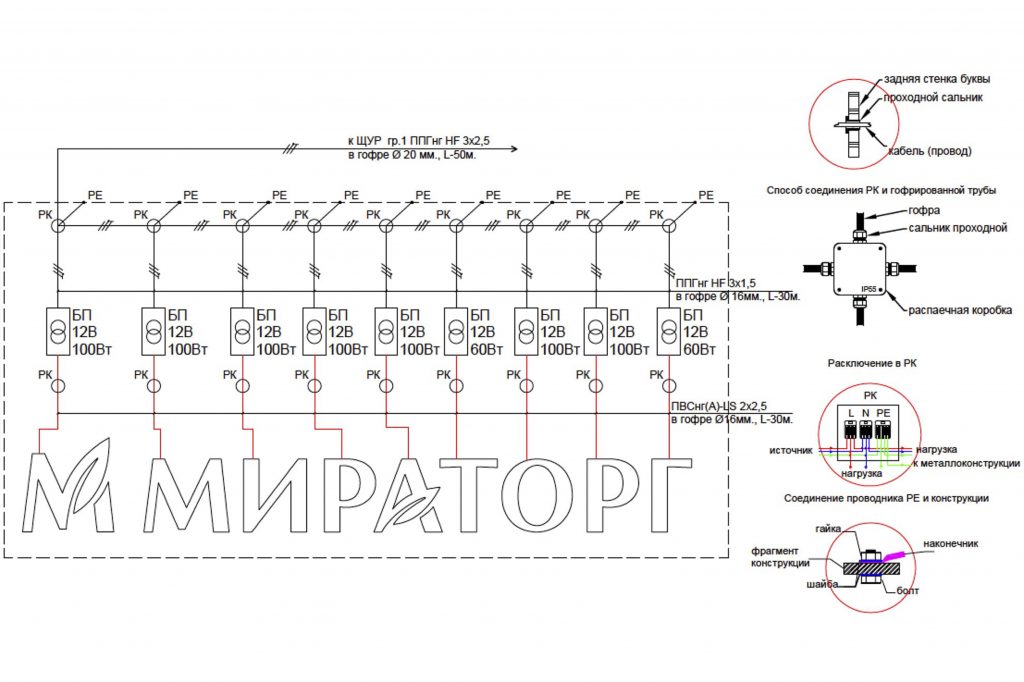

Что такое электропроект вывески и зачем он нужен

Электропроект вывески – это комплект технической документации. Он определяет способ подключения конструкции к электросети, материалы, оборудование и меры безопасности. Документы гарантируют, что электроснабжение вывески соответствует действующим нормам и правилам (ПУЭ, ГОСТ, и др.), а ее работа будет стабильной и безопасной.

Основная цель документации – безопасное и надежное функционирование световой вывески. А значит не должно быть рисков коротких замыканий, перегрузок сети и возгораний. Грамотно разработанный проект учитывает все особенности конструкции, мощность потребления, условия эксплуатации и требования энергоснабжающей организации.

Электропроект необходим и для получения разрешения на её эксплуатацию. Отсутствие электропроекта может привести к серьезным последствиям: от штрафов со стороны контролирующих органов до аварийных ситуаций и повреждения оборудования. Также наличие документа упрощает согласование с энергокомпанией и позволяет избежать непредвиденных затрат в будущем.

Что входит в электропроект

Электротехнический проект вывески содержит основные документы, важные для подключения рекламы к электросети, и общие данные. Последние представлены на титульном листе, в информации о заказчике и исполнителе, в перечне нормативных документов. Основных документов 7.

• Принципиальная электрическая схема. Схема подключения элементов вывески (блоки питания, защитные устройства, световые модули) с указанием их взаимодействия.

• Однолинейная схема электроснабжения. Упрощённая схема подключения к сети с указанием автоматов, УЗО, кабельных линий — требуется для согласования.

• План расположения электрооборудования. Чертеж с размещением щитов управления, кабельных трасс и других элементов на конструкции вывески.

• Кабельный журнал. Перечень кабелей с марками, сечениями и длинами — для корректного монтажа и закупки материалов.

• Спецификация оборудования и материалов. Список электротехнических компонентов с параметрами и количеством.

• Расчёт заземления и молниезащиты. Схемы и вычисления для защиты от перенапряжений и грозовых разрядов — при необходимости.

• Пояснительная записка. В ней есть описание проекта, технические обоснования и расчёты нагрузок.

Расчет нагрузок и подбор защитной аппаратуры

Расчет электрических нагрузок начинается с определения мощности всех элементов вывески: светодиодных модулей, неоновых трубок, трансформаторов и других потребителей. Суммарная мощность используется для выбора сечения кабелей и номиналов защитных устройств.

Далее по мощности нагрузки и напряжению сети рассчитывается рабочий ток системы. Полученное значение помогает подобрать автоматические выключатели с подходящим номиналом, чтобы избежать перегрузок и коротких замыканий.

Защитная аппаратура (автоматы, УЗО, дифавтоматы) выбирается с учетом номинального тока, который на 10–20% выше рабочего тока системы, характеристик срабатывания и таких условий эксплуатации, как температура и влажность.

Если вывеска включает большую нагрузку или сложную схему, в расчет включают коэффициенты спроса и одновременности работы оборудования. Итоговые данные проверяются по ПУЭ (Правилам устройства электроустановок) и СП 31-110, чтобы обеспечить безопасность и соответствие нормативам.

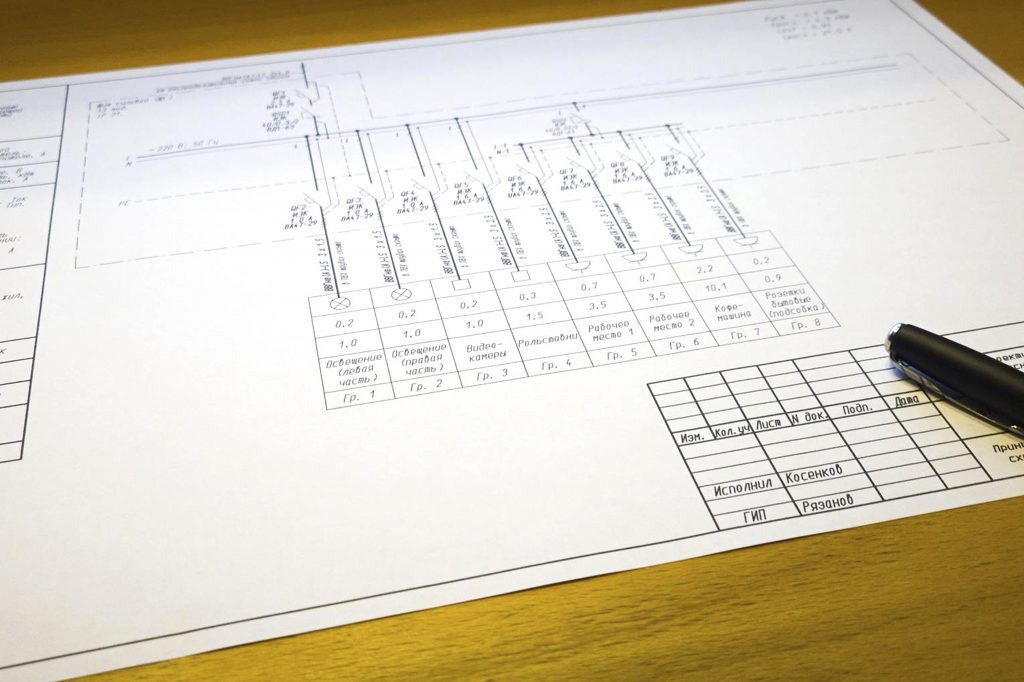

Кто и как разрабатывает электропроект вывески

К разработке проекта подключения световой рекламной конструкции к электросети привлекают проектные организации с допуском СРО (саморегулируемая организация) в области проектирования и электромонтажные компании, имеющие допуск СРО на выполнение проектных работ электротехнического профиля. Такие работы можно заказывать индивидуальным предпринимателям и частным проектировщикам с членством в СРО.

Разработка электропроекта включает следующие этапы:

1. получение технического задания (ТЗ). Заказчик предоставляет информацию о вывеске (размеры, тип подсветки, место установки, желаемая мощность) и требования к электропитанию;
2. сбор исходных данных. Проектировщик собирает информацию о доступной электрической мощности, схеме подключения к сети, характеристиках электросети, и другую необходимую информацию;
3. разработка электропроекта. На основе ТЗ и исходных данных создается комплект документации, включающий схемы, планы, расчеты, спецификации. Этим занимается инженер-электрик (проектировщик);
4. согласование проекта. Заказчик или проектировщик по доверенности согласовывает документацию с энергоснабжающей организацией (РЭС/ сетевой компанией) и, если нужно, с другими заинтересованными сторонами — энергосбытовой компанией, сетевой организацией, управляющей компанией здания, архитектурным отделом, госэнергонадзором, РосТехНадзором.

Согласование с энергокомпанией

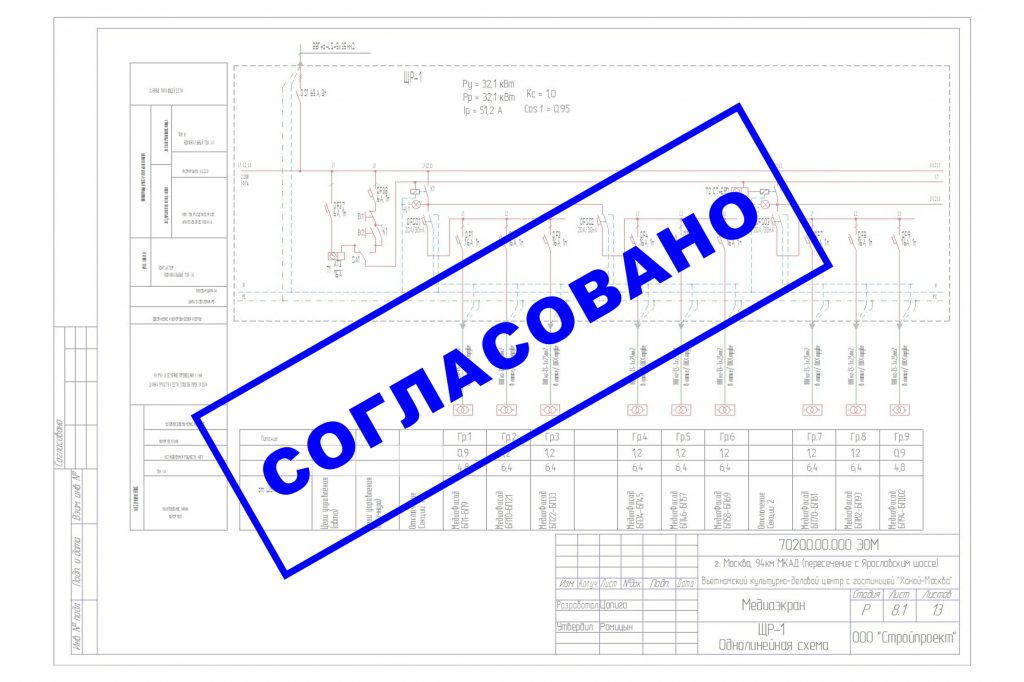

Электротехнический проект вывески нужно согласовать с энергокомпанией, если вывеска подключается к городской сети или потребляет значительную мощность — свыше 15 кВт. Процесс длится от 5 до 30 дней и включает несколько этапов:

• подготовка документов. В энергокомпанию подают заявку на техприсоединение, однолинейную схему электроснабжения, расчет нагрузок, технические условия при необходимости;

• проверка на соответствие нормам. Энергокомпания анализирует проект на соответствие ПУЭ, СП и местным требованиям. Проверяют корректность схемы подключения, сечения кабелей и параметры защиты, нагрузку на сеть;

• выезд инспектора. В некоторых случаях специалист энергокомпании осматривает место установки вывески, чтобы убедиться в возможности подключения;

• получение разрешения. После проверки выдают согласованный проект или технические условия (ТУ) на подключение.

Если вывеска подключается внутри помещения без изменения общей мощности здания, согласование может не понадобиться. Также можно обойтись без согласования, если вывеска просто заменяет старую, потребляющую примерно столько же энергии. Это важно, так как влияет на стоимость и сроки проекта.

Частые ошибки и риски при отсутствии проекта

Разработка электропроекта вывески – важный этап, который гарантирует её безопасную и эффективную работу. Распространенные ошибки при проектировании:

• неправильный расчет мощности —приводит к перегреву проводки и коротким замыканиям;
• несоответствие материалов условиям эксплуатации — использование неподходящих кабелей или защиты от влаги и пыли снижает надежность и безопасность;
• отсутствие заземления — повышает риск поражения электрическим током;
• несоблюдение норм и правил — может привести к отказу в подключении к электросети и штрафам.

Профессиональный электротехнический проект — это про соблюдение норм, точные расчеты и применение качественных материалов. Если заказчик не оформил такой документ, то ему грозят:

• штрафы и демонтаж — если не соблюдается законодательство, это влечет административные санкции и принудительный демонтаж вывески;
• пожарная опасность — перегрев проводки и короткие замыкания могут вызвать возгорание;
• отказ в подключении — без проекта вывеску могут не подключить к электросети;
• дорогостоящие переделки — исправление ошибок без проекта обходится дороже, чем его разработка на начальном этапе.

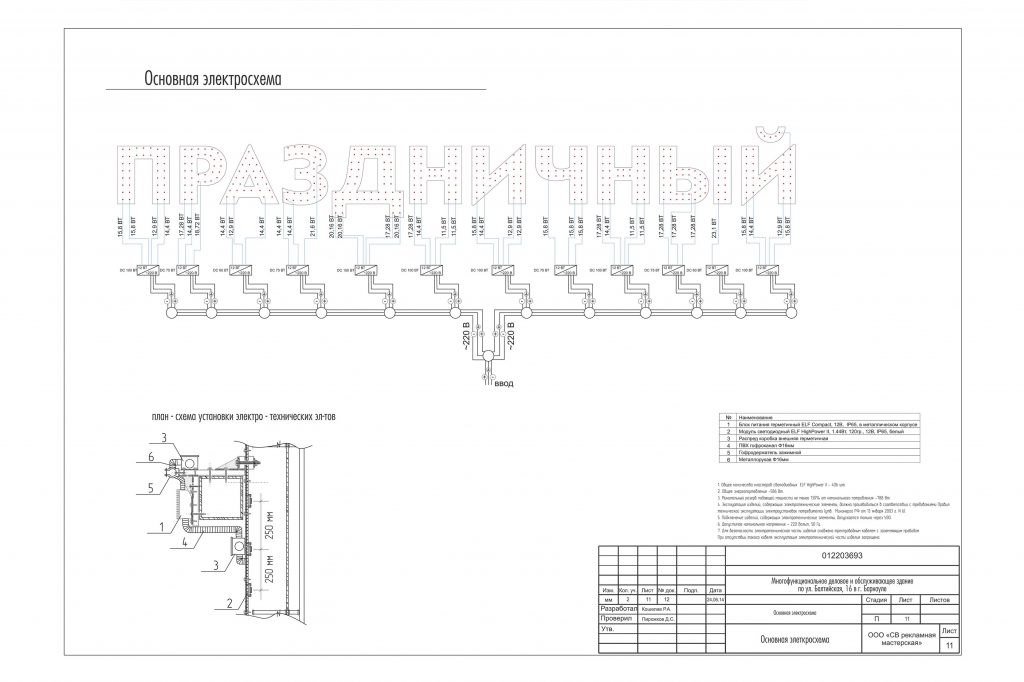

Как заказать электропроект вывески

Чтобы сделать заказ на электротехническую документацию, нужно выбрать подрядчика и собрать документы.

Выбор подрядчика

Ищите компанию с опытом проектирования именно рекламных конструкций. Проверьте наличие лицензий и допусков СРО. Изучите отзывы клиентов и примеры выполненных проектов.

Необходимые документы. Подготовьте техническое задание с детальным описанием вывески, потребляемой мощностью и желаемым расположением объекта. Также понадобится паспорт здания (или поэтажный план), который поможет определить места подключения, трассировки кабелей и учета архитектурных особенностей. Если необходимо, предоставьте технические условия (ТУ) на подключение. Если требуется увеличение мощности, нужно получить ТУ от энергоснабжающей организации.

Заключайте договор на проектирование, где четко прописаны обязанности сторон, сроки, стоимость и гарантии. После завершения работ получите полный комплект документации, необходимый для согласования и подключения вывески.
