Техпаспорт вывески: основные положения

Разработка техпаспорта — обязательный этап при монтаже любой вывески, будь то световой короб, объемные буквы или информационный баннер. Технический паспорт вывески — это официальный документ (а точнее, комплект документов), содержащий полное описание конструкции, ее технические параметры и визуальное оформление. Он необходим для согласования вывески с контролирующими органами, арендодателями и муниципальными службами, подтверждая соответствие установленным нормам безопасности, эстетическим и архитектурным требованиям. В документе зафиксированы не только габариты и материалы, но и способы крепления, особенности электромонтажа (для световых элементов), а также расчеты по ветровой и нагрузочной устойчивости.

Зачем нужен техпаспорт?

Технический паспорт вывески нужен на всех этапах работы с рекламной установкой.

Прежде всего, он требуется для официального согласования монтажа. Муниципальные органы строго регулируют установку вывесок, и в каждом городе существуют свои стандарты оформления такой документации. Без правильно составленного техпаспорта разрешение на установку просто не выдадут.

Не менее важно его значение при размещении вывески в бизнес-центрах или торговых центрах. Администрация зданий всегда требует предоставить паспорт, чтобы убедиться, что монтаж не повредит отделку фасада, а сама вывеска будет сочетаться с архитектурой.

Технический паспорт нужен и далее — при производстве дубликата вывески для нового офиса или при необходимости ремонта. В нём содержатся все ключевые параметры: точные размеры, используемые материалы, тип креплений и схему электропроводки. Эти данные позволяют быстро восстановить конструкцию без лишних замеров и ошибок.

Кроме того, при плановом обновлении или реконструкции вывески наличие техпаспорта значительно упрощает работу монтажников. Зная исходные характеристики конструкции, специалисты смогут аккуратно заменить элементы, не рискуя повредить основу или нарушить её устойчивость.

Отсутствие технического паспорта вывески грозит принудительным демонтажем и штрафом до 500 000 рублей — документ подтверждает безопасность и законность конструкции.

Каким вывескам нужен технический паспорт?

Технический паспорт требуется практически для всех стационарных вывесок, которые размещаются на зданиях или рядом с ними. В первую очередь это касается конструкций, влияющих на безопасность и облик города: световых вывесок, объемных букв, кронштейнов, световых коробов и даже информационных табличек.

Если вывеска крепится к фасаду, крыше или отдельно стоящим опорам, техпаспорт обязателен. Он подтверждает, что конструкция рассчитана на ветровые и снеговые нагрузки, не повредит здание и соответствует местным требованиям по дизайну. Даже временные вывески (например, на время ремонта) часто требуют упрощённого варианта техдокументации.

Исключение могут составить только мобильные рекламные конструкции (штендеры, стойки) и некоторые виды интерьерных вывесок, не затрагивающие несущие конструкции здания. Однако в исторических центрах городов или бизнес-центрах даже такие элементы иногда требуют согласования.

Главное правило: если вывеска видна с улицы и жёстко закреплена, техпаспорт, скорее всего, понадобится. Лучше уточнить требования в местной администрации до начала монтажа — это сэкономит время и бюджет.

Что должно быть в техпаспорте вывески?

Вот ключевые разделы, которые должны присутствовать в техпаспорте:

1. Основные параметры

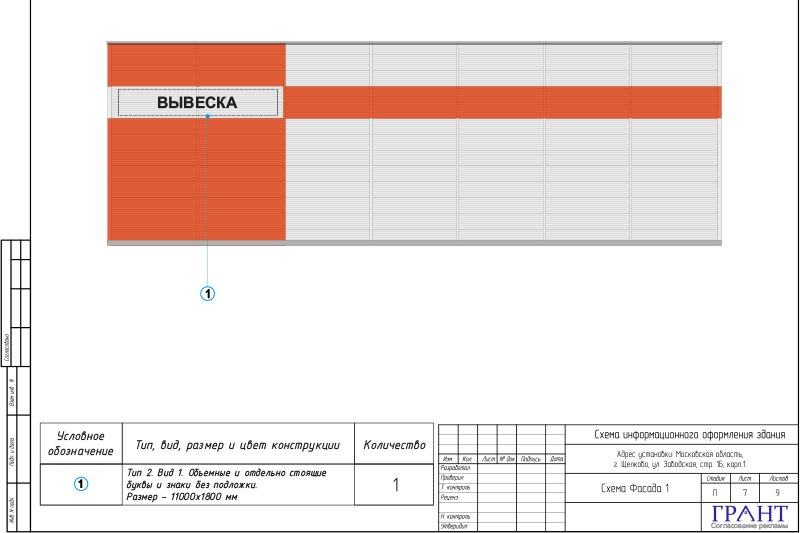

Здесь указывают тип вывески (световая, объёмные буквы, баннер и т. д.), её точные габариты (ширина, высота, глубина), площадь информационного поля и адрес установки. Важно прописать, на какой части здания она будет расположена (фасад, крыша, козырек).

2. Материалы и их характеристики

В этом разделе перечисляют все используемые материалы: основу (металл, пластик, композит), облицовку (ПВХ-пленка, акрил), элементы подсветки (LED-лента, неон). Для каждого указывают цвет (по шкале RAL или Pantone), толщину, огнестойкость и другие технические свойства.

3. Визуализация

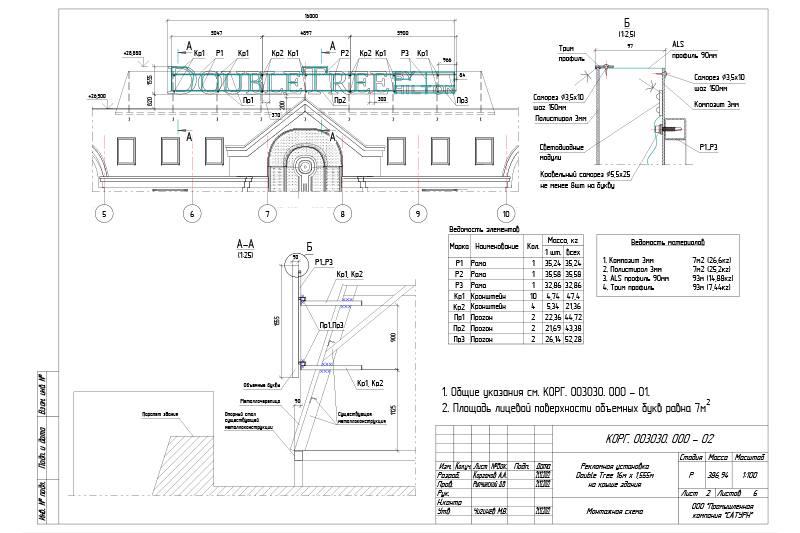

Техпаспорт должен включать эскиз вывески с разных ракурсов, чтобы было понятно, как она будет выглядеть после монтажа. Для сложных конструкций добавляют 3D-модели или чертежи с размерами.

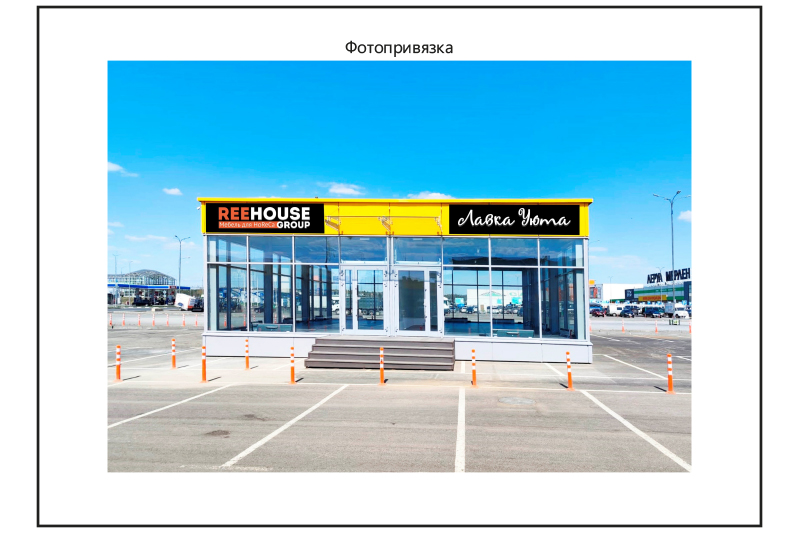

4. Фотопривязка к месту установки

Обязательный пункт — фотомонтаж, показывающий, как вывеска впишется в окружающую среду. Это помогает согласующим органам оценить ее влияние на архитектурный облик здания и района.

5. Крепёжные системы

Подробно описывают, как вывеска будет зафиксирована: тип подложки (если есть), метизы (анкеры, кронштейны), их расположение и максимальную нагрузку. Для исторических зданий часто требуют особые методы монтажа, чтобы не повредить фасад.

6. Электропитание (для световых вывесок)

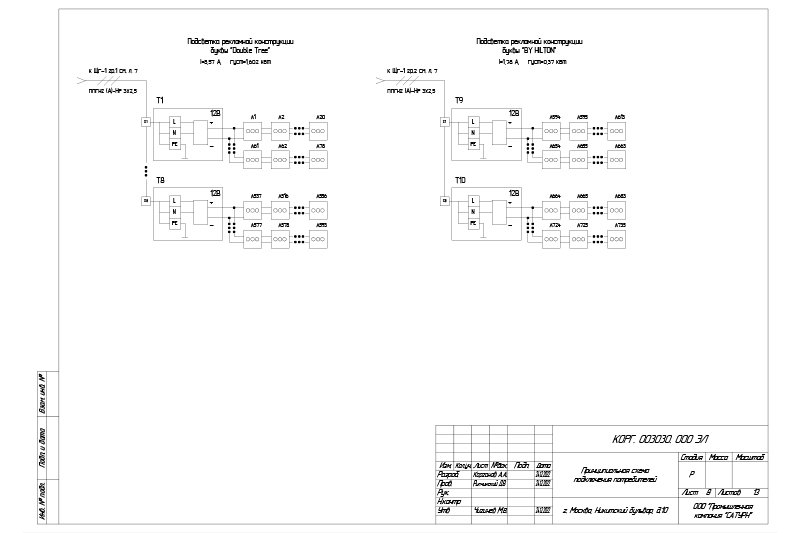

Если конструкция включает подсветку, в техпаспорте должна быть схема подключения с указанием мощности оборудования, типа кабелей, защиты (автоматы, УЗО) и точек врезки в электросеть здания.

7. Расчёт нагрузок

Для уличных вывесок обязателен расчет ветровой и снеговой нагрузки — он подтверждает, что конструкция выдержит погодные условия. Обычно его выполняют по региональным нормативам, учитывая розу ветров и климатические особенности.

8. Дополнительные данные

В некоторых случаях требуются: срок службы материалов, условия гарантии, рекомендации по обслуживанию. Для вывесок в охраняемых зонах — заключение историко-культурной экспертизы.

Заключение

Содержание документа зависит от местных регламентов, особенностей вывески и сложности её монтажа. В то время как простые конструкции могут ограничиться базовыми чертежами и схемами, сложные проекты требуют детальных инженерных расчетов и тщательного согласования всех параметров. Грамотно подготовленный техпаспорт становится гарантией быстрого согласования и длительной эксплуатации вывески. Он позволяет избежать частых ошибок, которые приводят к штрафам или вынужденному демонтажу конструкции.
