Какие провода нужны для монтажа неоновых вывесок

Когда рекламная конструкция тускнеет по краям или пахнет горелой изоляцией, опытный монтажник первым делом проверит провода для вывески. Этот элемент влияет на равномерность свечения и пожарную безопасность. Разберем, какой провод для неоновой вывески выдержит высокое напряжение и как смонтировать систему, чтобы она прослужила 15–20 лет.

Чем отличается подключение разных типов подсветки

Прежде всего, важно определить тип оборудования, с которым вы имеете дело. Технические требования кардинально различаются.

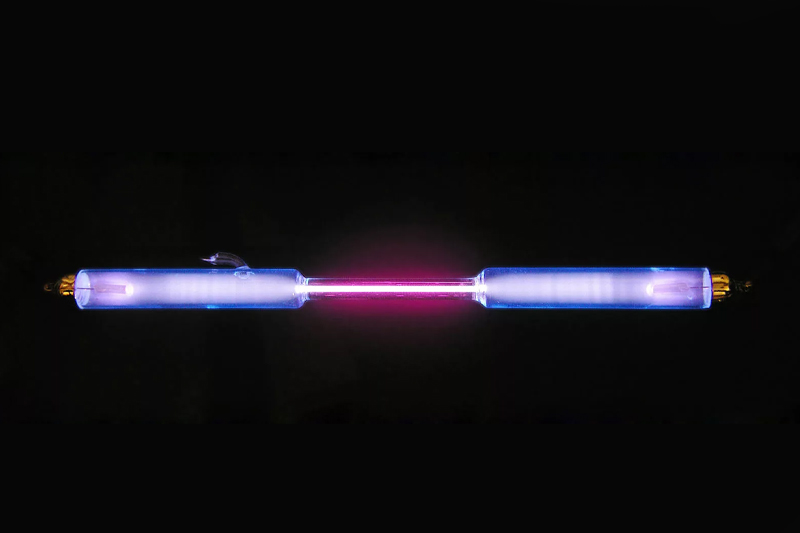

Газосветные трубки светятся от высокого напряжения. Соединительная линия здесь требуется высоковольтная, поскольку кабель для вывески этого типа имеет силиконовую изоляцию.

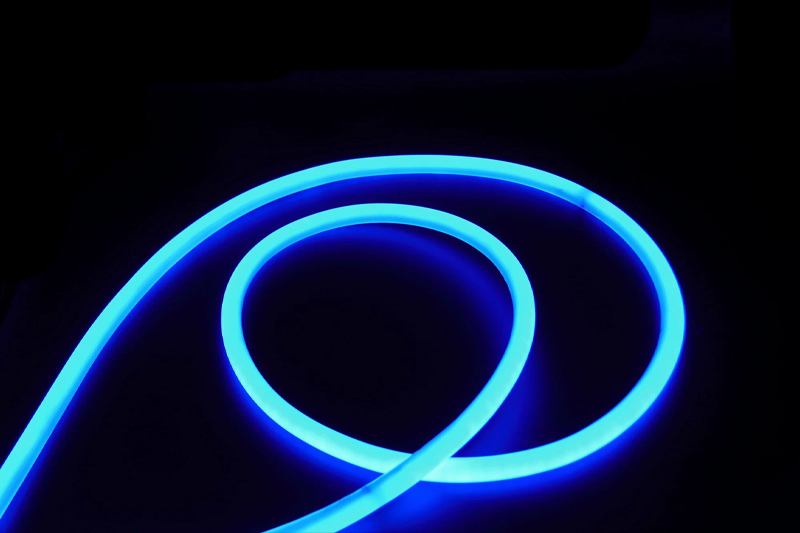

Гибкий светодиодный неон — это светодиодная лента в силиконовой оболочке. Провод для его подключения выбирают обычный монтажный. Для полупроводниковых аналогов применяют импульсные драйверы с защитой от короткого замыкания. Преобразователи для стеклянных колб выдают переменную форму сигнала.

Не пытайтесь запитать газосветные лампы через соединительный шнур на 220 В. Изоляцию пробьет мгновенно. И наоборот, силовой кабель для гибкого неона не нужен, это неоправданное удорожание.

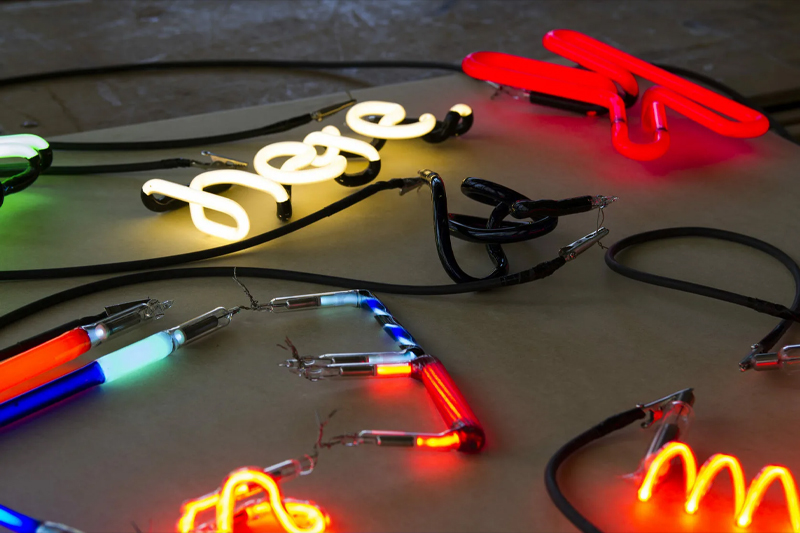

Требования к проводке для газосветной неоновой рекламы

Провод для газосветных приборов должен выдерживать порядка 20–25 кВ без пробоя оболочки.

Характеристики качественного высоковольтного шнура:

• центральная жила — многопроволочная из меди. Моножила в таких условиях поломается при изгибах;
• оболочка — из кремнийорганического силикона. ПВХ здесь не подойдет, поскольку он разрушается под действием озона, который неизбежно образуется при высоком напряжении;
• оболочка устойчива к солнечному излучению. Для неоновой конструкции, размещенной на улице это критично;
• кабель не распространяет горение. При перегреве он должен затухать самостоятельно.

Прозрачный силиконовый кабель смотрится эстетично, особенно на щитах с открытым монтажом. Он почти незаметен на фоне стекла или зеркальной поверхности. Но на солнце прозрачный силикон со временем желтеет.

Для неоновой рекламы на улице практичнее смотрятся черный или белый вариант. Они не меняют цвет, черная изоляция еще и меньше заметна на фасадах зданий в темное время суток.

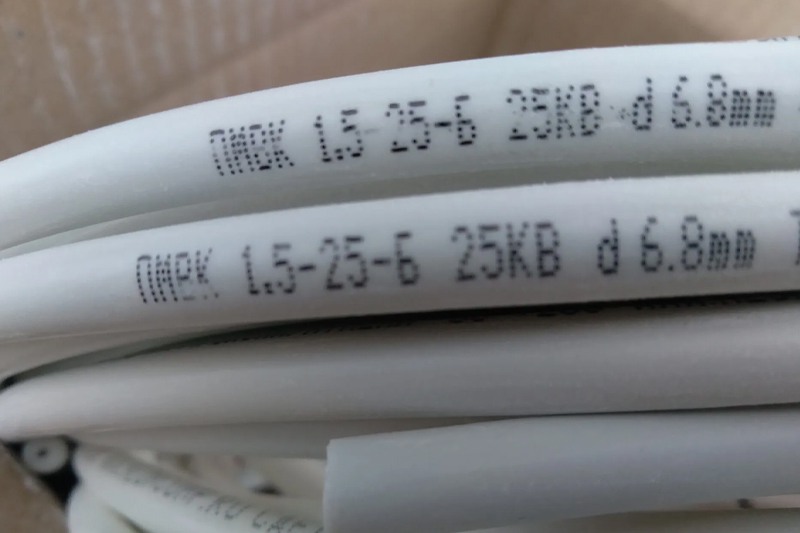

Конкретные марки и их параметры

На российском рынке распространены провода марок ПМВК, ПМВКл и ПРКВ. Расшифровка: П — провод, М — монтажный, В — высоковольтный. Литера «кл» означает, что изоляция прозрачная.

Для эксплуатации в условиях повышенной влажности выбирают модификацию с герметизированными торцами. Такая обработка предотвращает проникновение конденсата внутрь оболочки.

ПРКВ имеет аналогичные характеристики, но отличается исполнением центральной жилы. В частности, у него может быть другой диаметр медного сердечника.

При подборе силиконовой изоляции обращайте внимание на целостность поверхности. Даже микротрещины при эксплуатации расширяются из-за термоциклов. В полевых условиях это проверяют диэлектрическим тестером, но визуально достаточно осмотреть шнур под ярким светом, слегка растягивая его в разные стороны.

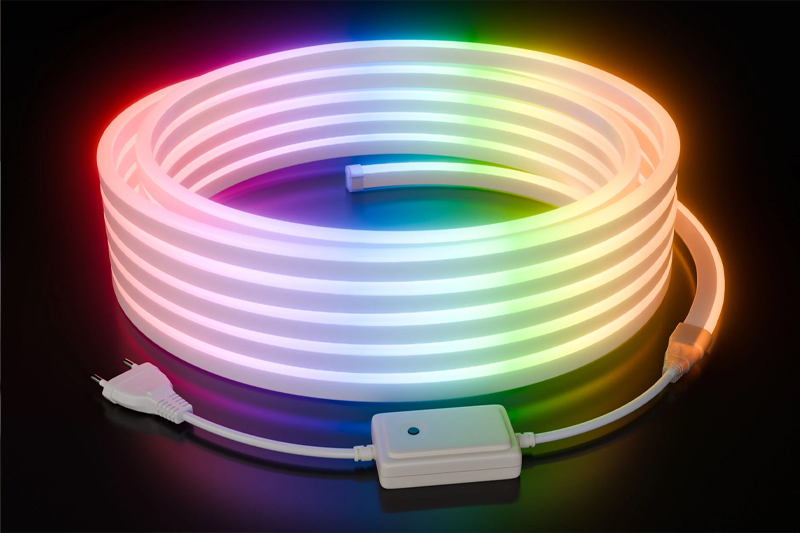

Как подобрать кабель для гибкого светодиодного неона

Сначала надо вычислить ампераж по формуле:

I = P / U

где I — ток в амперах, P — общая мощность ленты в ваттах, U — напряжение питания (12 или 24 В).

Реальная токовая нагрузка редко бывает постоянной. В момент включения происходит скачок до 130–150% от номинала. Если взять жилы без запаса, стартовый бросок разрушает кристаллическую решетку меди в месте пайки или обжима. Инженеры закладывают коэффициент запаса 1,3.

Продукция, изготовленная по техническим условиям (ТУ), часто имеет заниженные параметры. При номинале 1,5 мм² реальная площадь жилы может оказаться меньше. Лучше покупать провод для неона только по ГОСТу.

Таблица сечений

На трассах с частыми перегибами используют многожильные сборки класса 5–6 по ГОСТ 22483. Каждая проволочка в составе работает независимо, распределяя механическое усилие. Если длина шнура от блока питания до вывески больше 2 м, сечение увеличивают на 20–30% на каждые дополнительный двухметровый отрезок.

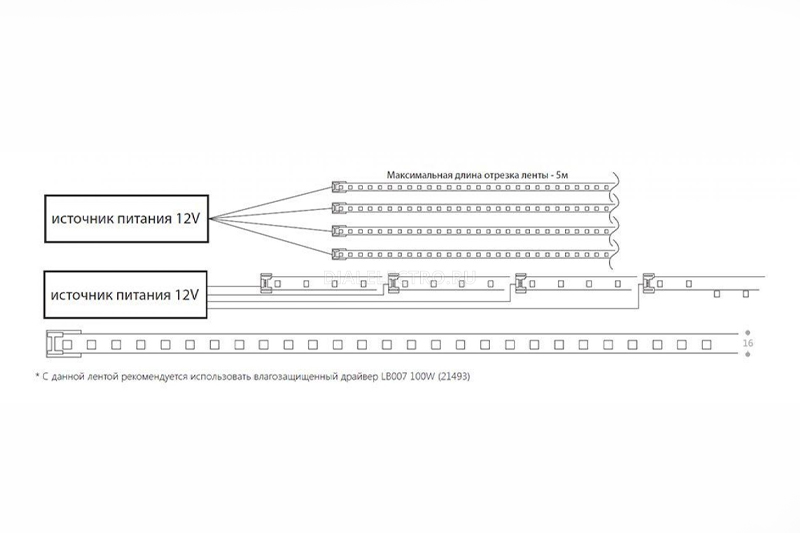

Ограничение длины и способы подключения

Для гибкого светодиодного неона на 12 В максимальный размер отрезка — 5 м. Если конструкция длиннее, питающие провода подключают с двух сторон. Так у надписи из 10 букв кабель заводят на первую и последнюю, иначе свечение получится неравномерным.

Оптимальная протяженность силовых линий от преобразователя до лампы для газосветных трубок до одного метра. Все провода в системе должны быть одинаковой длины. Разница в протяженности ведет к перепадам сопротивления и перекосу нагрузки.

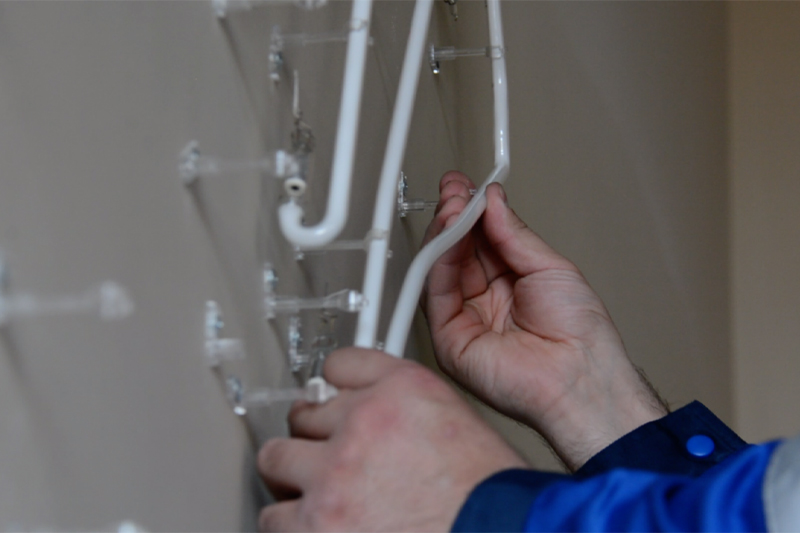

Правила монтажа высоковольтных проводов

Если вы работаете с классической неоновой трубкой, соблюдайте следующие требования. От этого зависит ваша безопасность.

1. Соблюдать расстояние между проложенными рядом высоковольтными шнурами не менее 3 см. Если положить их ближе, возникнет паразитная емкостная связь, а в сырую погоду — пробой.
2. Зазор между кабелем и токопроводящими поверхностями вывески от 40 мм.
3. При прокладке через отверстия в металле обязательно устанавливайте изолирующие втулки. Острые края металла способны перерезать изоляцию даже от вибрации.
4. Скрученные жгуты из нескольких линий ухудшают охлаждение. Каждый силовой канал желательно фиксировать отдельными клипсами с шагом 2,5 см.
5. Соединительные концы в местах контакта с газоразрядными лампами тщательно изолируйте с помощью защитных колпачков или термоусадочной трубки.
6. При пересечении с магистралями слаботочки (витая пара, коаксиал) выдерживают промежуток 10–15 см. Близкое соседство создает наводки и помехи.

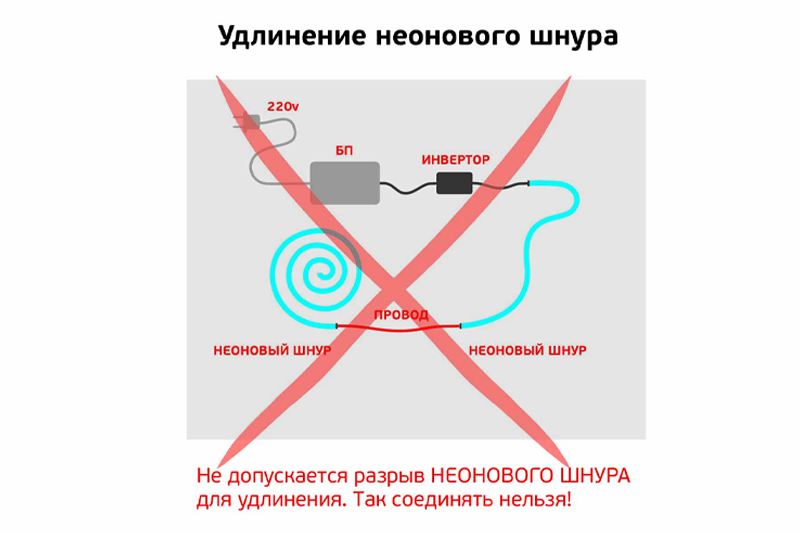

Распространенные ошибки при подборе и монтаже

Даже профессионалы иногда допускают просчеты. Вот что чаще всего идет не так.

1. Излишняя экономия на проводке. Когда комплектуют самым бюджетным и низкокачественным шнуром, через полгода свет вывески бледнеет.
2. Скрутка вместо пайки. В месте контакта со временем возникает окисел, сопротивление растет, узел греется. Влага на улице ускоряет процесс в разы. Как итог, происходит отгорание контакта или даже пожар.
3. Слишком длинные провода от блока питания. Чем протяженнее кабель, тем выше потери.
4. Отсутствие защиты. Кабель на открытых участках прокладывают в гофре. Серая гофра для внутренней проводки на солнце разрушается за сезон. Соединения делают внутри герметичных распределительных коробок. Важно, чтобы на улице не было никаких скруток, обмотанных синей изолентой.
5. Торчащие и свисающие провода. С задней стороны вывески часто болтаются петли. Это некрасиво и опасно: при порыве ветра они намотаются на острый угол или за него зацепятся посторонние предметы. Все провода аккуратно закрепляют на элементах конструкции.

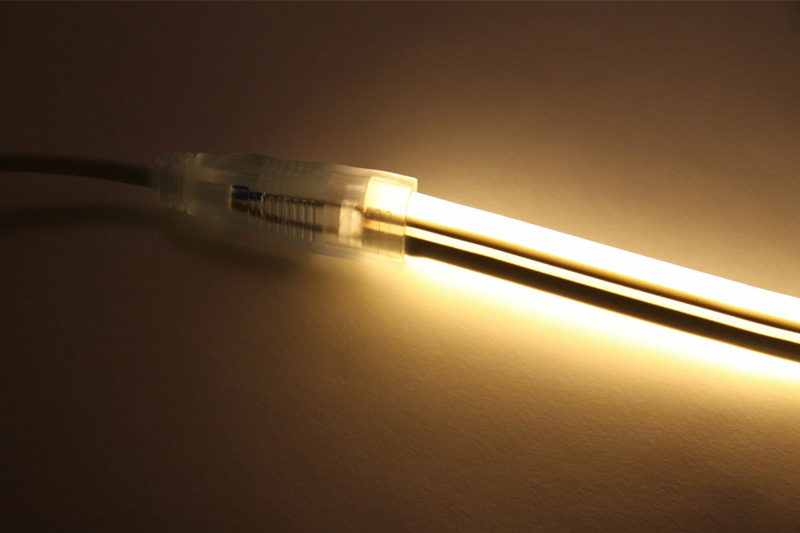

Последствия ошибок при подключении

При заниженном сечении провода снижается яркость подсветки. Когда проводка перегорает в самом слабом месте случается полный отказ. Чаще всего это происходит в местах соединений или в точке ввода в блок питания. Свет просто гаснет.

Недопустимо игнорирование температурного расширения. Силикон меняет объем при нагреве. Жесткая стяжка без люфта вызывает микроразрывы.

Пожар — худший сценарий. При перегрузке изоляция плавится, происходит короткое замыкание. Искра может воспламенить пыль, сухую краску на щите или элементы деревянного фасада.

Производители рекламных конструкций, которые заботятся о своей репутации, закладывая в смету хорошие провода.

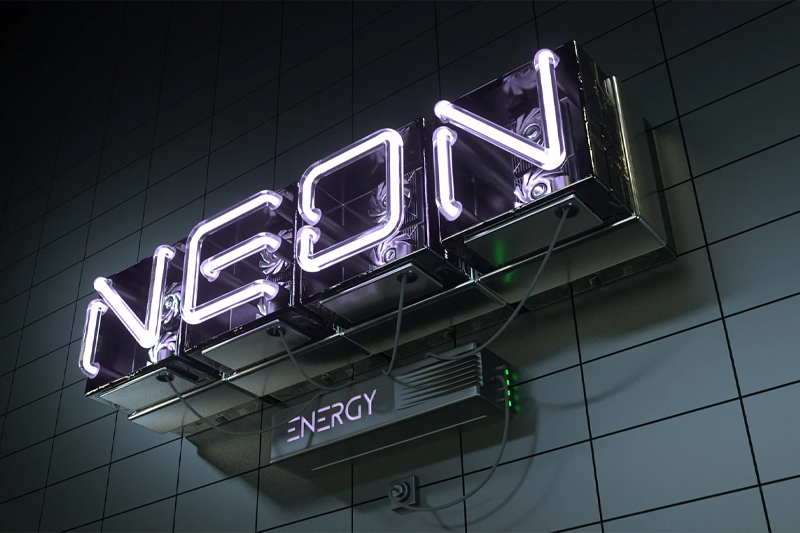

Требования к питанию и расположению трансформатора

Для газосветных трубок выходной потенциал преобразователя составляет 2–25 кВ. Электронные модели компактнее и легче электромагнитных, оба типа совместимы с ПМВК.

Нюансы размещения трансформатора:

• доступность для обслуживания. Не замуровывайте его в корпус вывески намертво;
• расстояние до ближайшего металлического предмета — не менее 5 см;
• заземление корпуса;
• при длине свыше 6–8 м задействуют два преобразователя. Каждый питает свой участок. Это надежнее, чем один мощный блок на все.

Перепады сети в жилом секторе достигают 250 В. Для преобразователей это означает повышение выходного потенциала пропорционально входному. Если на холостом ходу устройство выдает 15 кВ при 220 В, то при 250 В получится около 17 кВ. Это дополнительная нагрузка на оболочку, которую часто игнорируют. Стабилизатор на входе решает проблему.

Как купить надежные коммуникации

В интернет-магазине не получится пощупать провода, но есть косвенные признаки качества. Низкая цена указывает на подделку с заниженными параметрами или стальной жилой. Желательно запросить сертификат соответствия. Провода, произведенные по ГОСТу, сопровождаются документацией.

Стоит прочитать маркировку. На оригинальном изделии она нанесена четко, с равными интервалами. На подделке буквы смазанные или кривые.

При покупке в розничном магазине стоит попробовать согнуть провода. Хороший силиконовый кабель гибкий и после сгибания возвращается в исходную форму без белых следов на поверхности. Дешевый силикон или ПВХ трескаются на сгибе.

Некоторые производители экономят на материале жилы, продавая алюминиевую сердцевину с медным покрытием. Это не трудно определить по легкому весу. Для неоновой вывески это неприемлемо.
