Крепление рекламных вывесок: обзор популярных вариантов монтажа

Упавшая световая панель — это не просто испорченный облик здания и убытки на переделку. Она может повредить машины либо травмировать людей. Поэтому крепление вывески к фасаду — это в первую очередь инженерная задача, а потом уже эстетика. В этой статье разберем, какие виды крепления вывески подходят для различных поверхностей.

Что определяет выбор метода фиксации

Перед подбором крепежа следует разобраться с базовыми параметрами. Во-первых, важна прочность материала фасада. В плотный бетон устанавливают распорный болт, но в газобетоне он просто не держит нагрузку.

Состав основы диктует тип монтажного элемента. Ошибка на этом этапе ведет к выдавливанию узла наружу при колебаниях температуры. Также проверяют однородность основания: раковины или каверны снижают несущую способность вплоть до 40%.

Во-вторых, необходимо учесть массу и форму вывески. Акриловая табличка и тяжелый металлический короб дают совершенно разную степень воздействия на крепеж. Минимальный порог точек опоры начинается от четырех на погонный метр периметра для уличных форматов.

В третьих, на выбор влияет тип конструкции: короба, буквы, панель-кронштейны, световые логотипы. Они отличаются по виду фиксирующих деталей для вывески.

Основные виды крепежей

Технологию фиксации выбирают учитывая форму, вес, место установки — эти нюансы закладывают еще на этапе изготовления. Рассмотрим самые распространенные решения и их особенности.

Каркасный метод

Крупные вывески вешают на композитный подрамник. Сначала к фасаду крепится рама, выполненная из стального профиля или трубы, затем к ней фиксируется сама панель. Каркас держится на фасадных анкерах. Швеллер или уголок подбирают толщиной не менее 2,5 мм, более тонкий металл деформируется под динамическими воздействиями.

Химические анкеры применяют для газобетона, слабой штукатурки. Смола заполняет пустоты вокруг шпильки. После отверждения она переносит нагрузку лучше простого дюбеля. Полимеризация инжекционного материала при минусовой температуре требует выдержки до трех часов, иначе соединение не наберет паспортную твердость.

В бетон или монолит ставят анкеры механического типа. Для наружного размещения допускается только нержавеющая или горячеоцинкованная сталь, поскольку холоднокатаная быстро ржавеет на открытом воздухе.

Для крупногабаритных рекламных панелей обязателен зафиксированный расчет ветрового воздействия. Этот документ подтверждает, что конструкция выдержит заявленные погодные условия.

Монтаж на кронштейны

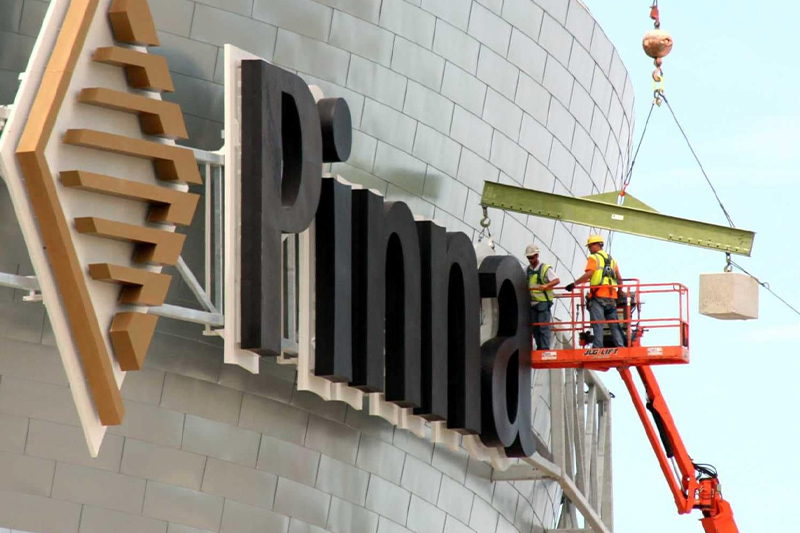

Кронштейны принимают на себя вес вывески, передавая его на стену через точки крепления. Их длина подбирается под размеры: короткие — для компактных коробов, усиленные удлиненные — для больших рекламных объектов, вынесенных на значительное расстояние от здания.

Крепление для объемной вывески на опорную стену подбирается исходя из допустимой нагрузки на основание. Выносные кронштейны дополнительно испытывают крутящий момент, поэтому производитель обязан указывать предельное плечо в своем паспорте. При вылете более 60 см требуются раскосы, иначе узел начинает работать на изгиб, а не на сжатие.

Консоли, располагающиеся перпендикулярно фасаду, фиксируют на кронштейнах. Также учитывают вылет конструкции: чем он больше, тем выше нагрузка на крепления и тем качественнее должны быть распорные узлы.

Перед установкой вывески на жилой дом важно получить согласие управляющей компании и жильцов. Без этого коммунальные службы вправе выдать предписание о демонтаже. Если помещение является объектом культурного наследия, потребуется разрешение от профильного ведомства.

Дистанционный способ

Буквы крепятся на металлических штырях с отступом в диапазоне 20–80 мм от подложки. За счет зазора между символом и поверхностью получается мягкое контражурное свечение. На каждую букву ставят до 5 штырей в зависимости от габаритов.

Как устроен монтаж букв

По версии портала Коммерсант с 2025 года центральное место на российском рынке занимают объемные металлические, акриловые или пластиковые буквы до 50 см, именно их чаще всего монтируют по новым СНиП.

Так выглядит типовая последовательность работ по их размещению:

1. По согласованному макету размечается фасад.
2. Сверлятся отверстия под анкеры.
3. Устанавливаются держатели или закладные штыри.
4. Буквы нанизываются на штыри.
5. Прокладывается провод к блоку питания.
6. Проверяется подсветка.

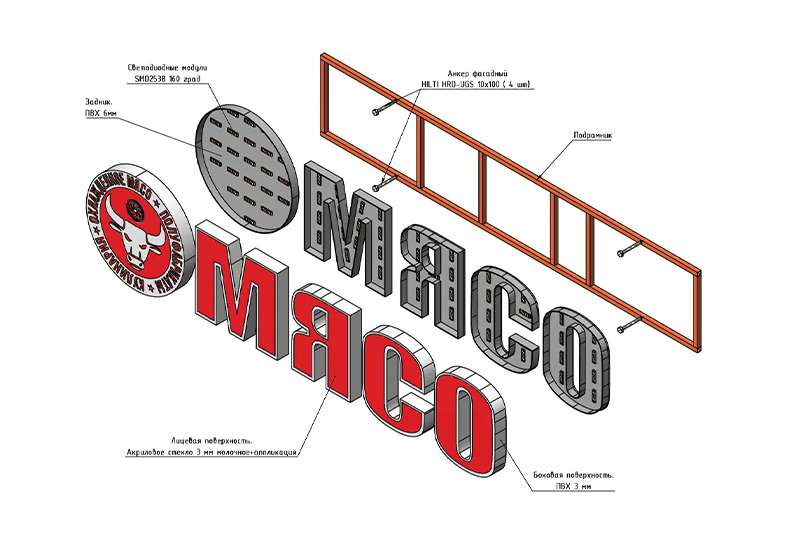

Крепление букв вывески на стальной подрамник выполняют саморезами через задники из вспененного ПВХ. В местах, где шляпка не должна быть видна, используют цианоакрилатный клей.

Как закрепить вывеску на неровной поверхности

Выступающая кладка, декоративная архитектура — все это мешает получить гладкую плоскость. Главная проблема неровностей в точечном перегибе несущей рамы, из-за чего задняя панель лопается по линии отверстий. Стандартные стойки в таких условиях не дадут желаемого результата.

Три рабочих варианта:

• регулируемые кронштейны позволяют выровнять конструкцию при перепадах поверхности до пяти сантиметров;
• прочный подрамник из АКП, сваренный под конкретный рельеф;
• индивидуальный подход. Для сильно бугристых или пористых поверхностей план фиксации разрабатывают отдельно.

Для надежного крепления уличной вывески к керамограниту понадобится частичный демонтаж облицовки. После установки каркаса на анкеры плитка подрезается алмазным кругом в зонах выхода кронштейнов. А на место зазора между металлом и керамогранитом прокладываются накладки, чтобы избежать скола.

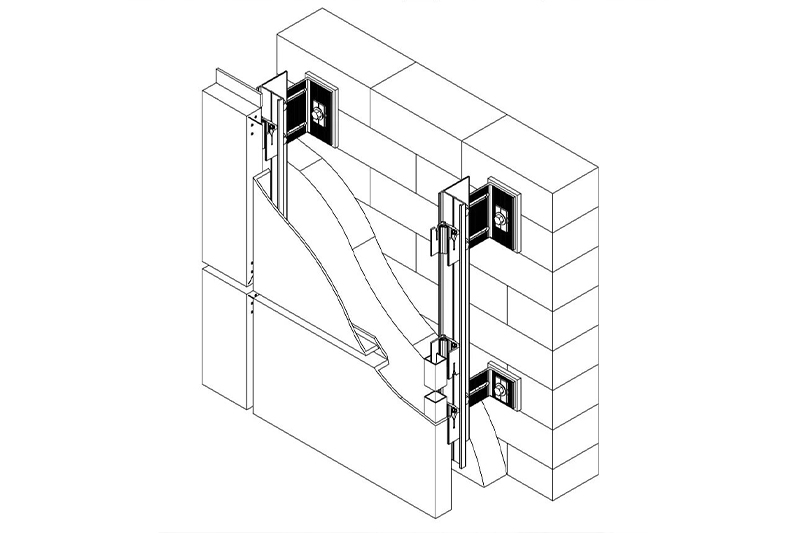

Как усилить место крепления тяжелой вывески

Этот вопрос возникает чаще всего на объектах с ослабленной кладкой, не рассчитанной на добавочный вес. При распределении усилия важно, чтобы элементы, на которые закрепляют вывеску к узлам, выдерживали расчетное давление. Проблема решается тремя способами:

• химическое армирование. В основание вводят металлические шпильки на инжекционном составе;
• распределительные пластины. Стальная пластина с точками фиксации распределяет вес на большую площадь, снижая давление на штыри;
• болт с анкерной пластиной. Предназначен для поверхностей, совсем не способных выдерживать локальную нагрузку. Болт проходит насквозь, фиксируясь с обратной стороны. Каждая пластина увеличивает пятно контакта вдвое.

Выбор делается с учетом состояния здания, желаемой надежности, итоговой цены всего проекта.

Варианты фиксации вывески

Тип основания напрямую влияет на крепеж. Ниже — ориентир, который поможет не ошибиться перед тем, как купить материалы.

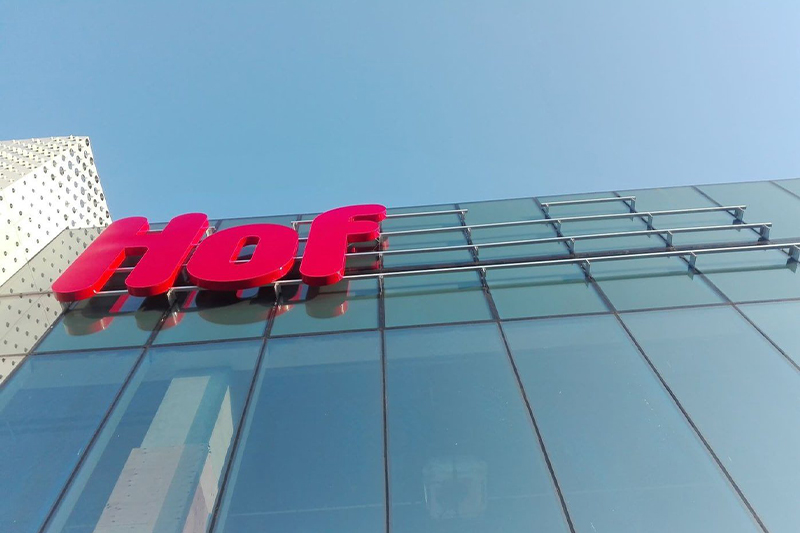

Крупные конструкции почти всегда требуют персонального подхода. Остановимся подробнее на примерах крепления большой вывески непосредственно к фасаду здания, которые часто задействуют на практике:

1. Световой короб на торговом объекте. Подрамник фиксируют к стене в нескольких точках. Затем монтируют вывеску к подрамнику по всему периметру короба.
2. Объемные световые буквы на вентилируемом фасаде. Литеры фиксируют к направляющей подсистеме вентфасада через межшовные отверстия плитки на подрамнике.
3. Объемные буквы без подложки, установленные на держатели. Разметка наносится по шаблону. Чтобы повесить вывеску на стене ровно, элементы монтируют последовательно, выравнивая по уровню. Такой метод подойдет для легких рекламных конструкций.

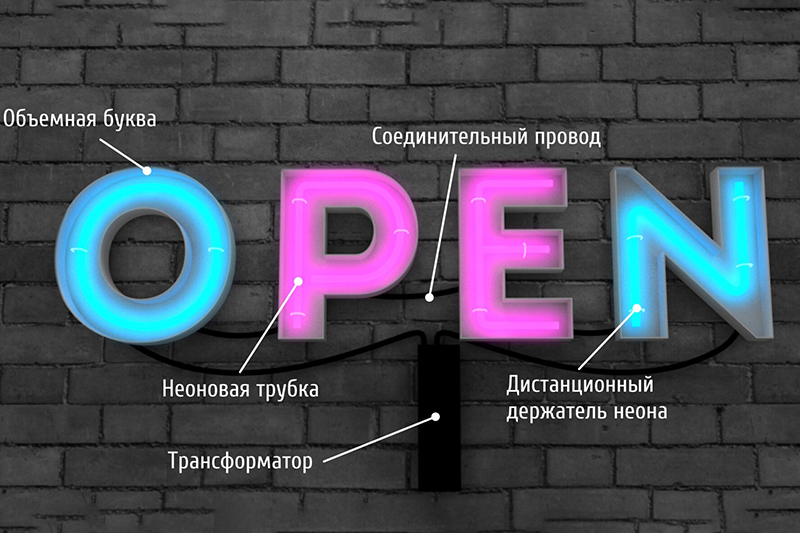

Крепление неоновых вывесок

Классический неон из стеклянных трубок требует аккуратного обращения из-за хрупкости материала. Здесь используется монтаж на прозрачную или цветную подложку из акрила толщиной 3–6 мм, которая изготавливается фрезерной резкой. Для скрытия проводов и трансформатора применяют объемную подложку толщиной до 100 мм.

Альтернативный способ — дистанционные держатели, которые вкручиваются в дюбель, фиксируя каждую трубку с отступом от стены. Это создает красивый эффект парения.

В витринных пространствах или там, где сверлить стену нежелательно, используют подвес на тросах. Трос берут нержавеющий, с разрывным усилием не менее двухсот килограмм. Трансформатор при этом располагают максимально близко или крепят на обратную сторону подложки.

Гибкий неон также монтируют на акриловую подложку. Панель закрепляется на стене держателями через заранее просверленные отверстия. Установку LED-неона необходимо обсуждать с изготовителем еще на стадии заказа. Место под монтаж вывески должно быть заложено в схему сразу.

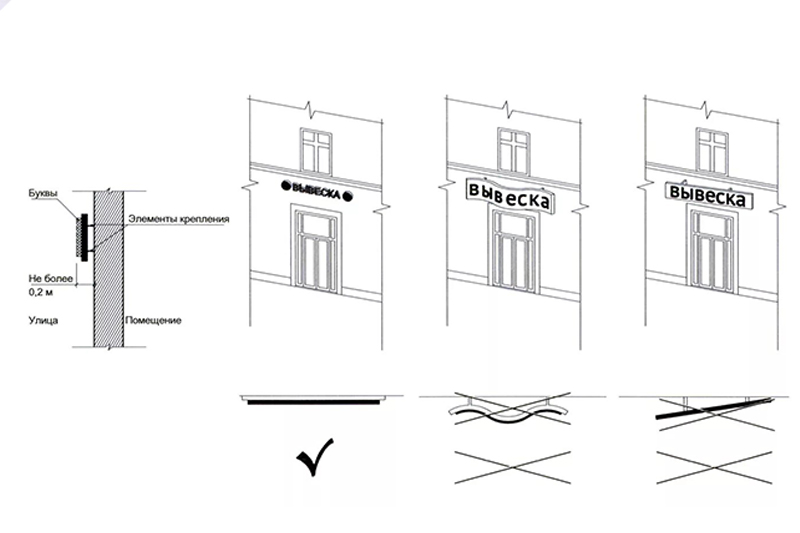

Общие требования к размещению

Монтаж регулируется местными муниципальными нормами, различающимися по областям. При этом ряд требований к расположению вывески встречается повсеместно:

• нельзя перекрывать окна, дверные проемы здания;
• не разрешается выступать за габариты занимаемого помещения;
• для размещения на жилых домах также требуется согласование;
• в соответствии с ГОСТом Р 52044-2003 нижний край изделия должен быть не ниже двух с половиной метров от тротуара;
• на исторической застройке запрещено закрывать лепнину или карнизы. Штраф доходит до одного млн рублей по статье 14.37 КоАП.

Перед началом работ стоит уточнить актуальные требования в администрации своего района или муниципалитета. В Москве действует постановление №902-ПП, которое обязывает иметь паспорт колористического решения для любой точки продажи выше первого этажа.
