Световые вывески: инструкция по подключению и монтажу

Когда рекламная конструкция готова, перед владельцем встает техническая задача — обеспечить ее питание. Важно разобраться, как подключить вывеску, чтобы она работала без сбоев и прослужила долго. Процесс включает несколько этапов: подбор оборудования, расчет сечения проводки, монтаж креплений, коммутацию.

Выбор источника питания и расчет мощности

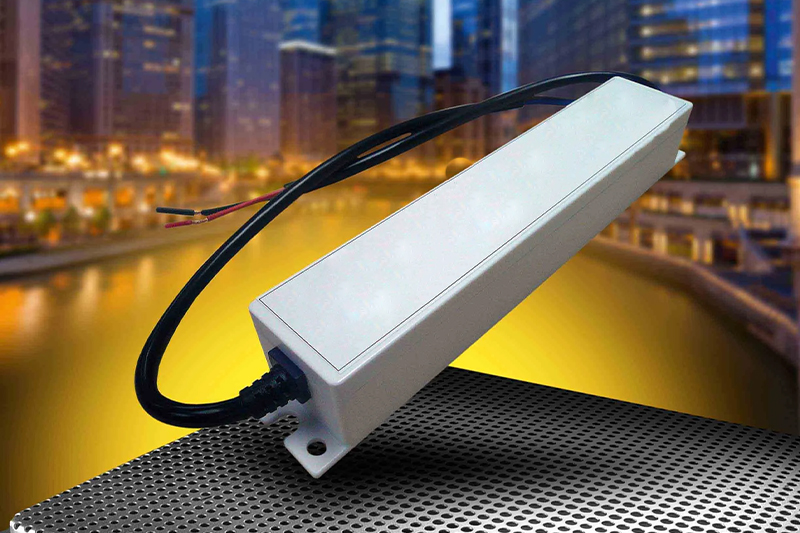

Блок питания для вывески задает стабильность всей системы. Если он подобран неверно, страдают яркость, срок службы, общая безопасность работы оборудования. Нужно посчитать суммарную мощность всех светодиодных модулей. Эти параметры берут из технической документации или с упаковки изделий.

Мощность всех подключенных элементов складывают. Итоговое значение принимают за суммарную нагрузку на блок. Запас 20–30% от номинальной мощности используют как стандартный подход. Это снижает риск перегрева и увеличивает эксплуатационный срок оборудования.

Температура окружающей среды также влияет на выбор компонентов для вывески. Чем жарче на улице, тем ниже максимальная мощность. В закрытых невентилируемых пространствах устройство не устанавливают.

Помимо нагрева, на деградацию диодов влияют скачки входного напряжения. Импульсные блоки с широким диапазоном переносят перепады сети мягче, чем трансформаторные аналоги.

При работе драйвера возникают высокочастотные помехи, их компенсируют сетевым фильтром, установленным в цепи. Он снижает нагрузку на конденсаторы и помогает продлить их срок службы. Заодно убирает микропульсации света, которые глаз не замечает, но камера смартфона фиксирует.

Для уличной светодиодной конструкции предпочтительны герметичные модели. Степень защиты подбирают с учетом конкретного места установки. Для большинства наружных щитов достаточно IP65, в более сложных условиях может потребоваться IP67.

Определение сечения провода

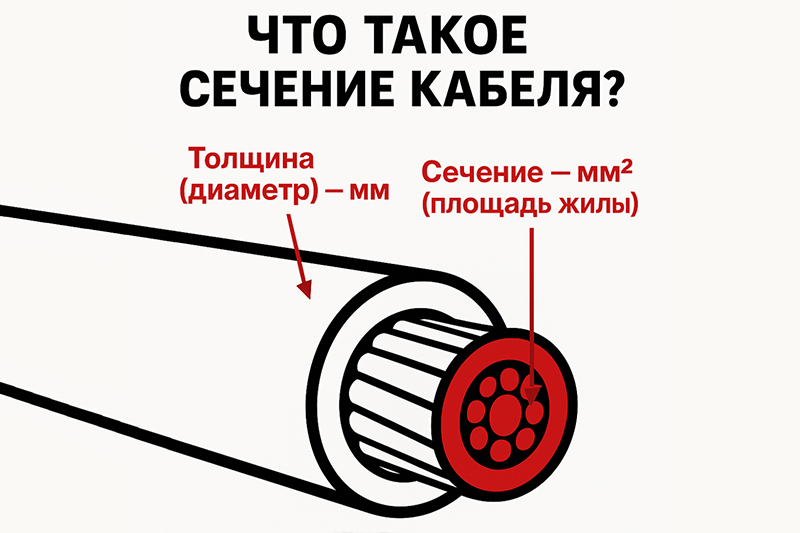

Ошибка в определении толщины кабеля для вывески входит в число самых частых причин неполадок. Слишком тонкий провод при нагрузке начинает заметно нагреваться. Из-за этого происходит просадка напряжения, и освещение становится менее ярким. При критической нагрузке возможен перегрев изоляции и короткое замыкание.

На этапе предварительного выбора сечения сначала определяют ток: I = P/U, где P — мощность, U — напряжение. Допустимая нагрузка по току зависит от условий прокладки линии. В таблице приведены ориентировочные значения для медного провода при открытой прокладке по ПУЭ.

Для низковольтных линий 12–24 В с током около 25 А нередко применяют кабель сечением от 4 мм², однако окончательное решение отталкивается от длины линии и допустимого падения напряжения. Чем длиннее проводка, тем больше потери, и тем толще понадобится жила.

На участке 220 В ток обычно ниже, поэтому реальное сечение часто оказывается меньше, чем на линии 12–24 В. Для подключения блока к сети сечение питающего шнура подбирают по расчетной нагрузке и требованиям нормативной документации.

Для коммутации применяют распределительные коробки, герметичные клеммные узлы, а также другие решения, которые изолируют контактные соединения от внешнего влияния. При наружном монтаже кабель обычно защищают, прокладывая его в гофрированной трубе, жесткой трубе или аналогичных оболочках. Такой подход защищает изоляцию от механических повреждений.

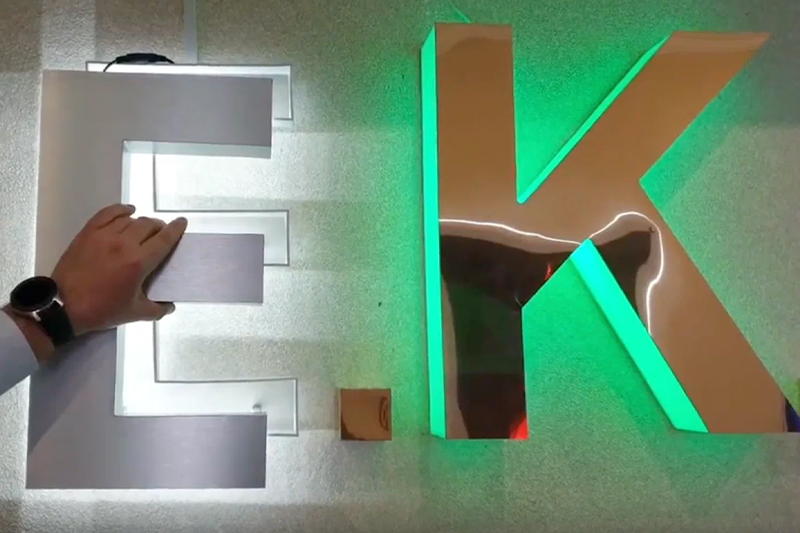

Коммутация и соблюдение полярности

На корпусе любого блока есть маркировка. Input обозначающая вход для 220 В. Output — выход для вывески. На входе два контакта: фаза и ноль. На выходе — плюс и минус.

Полярность здесь критична. Плюс соединяют с плюсом, минус с минусом. При нарушении этого правила подсветка не активируется. Цветовая маркировка зависит от производителя: встречаются варианты красный/черный, коричневый/синий, белый/черный или другие.

При наличии нескольких блоков в комплекте необходимо задействовать каждый из них. Возможность объединения выходов должна проверяться по документации производителя. Ряд моделей допускает общую землю, другие запрещают параллельное соединение.

При подключении длинных линий желательно обратить внимание на максимальное число модулей в цепи, которое можно соединить последовательно без потери яркости из-за падения напряжения. Этот параметр указывает производитель в спецификации.

При монтаже распределительной коробки важно обеспечить недоступность оголенных клемм для случайного прикосновения. Рекомендуется применение наконечники НШВИ для многожильных проводников. Они предотвращают распушивание жил и гарантируют равномерное прижатие винтовой колодкой.

Соединения типа «скрутка» без пайки или опрессовки в низковольтных цепях с током свыше 10 А категорически запрещены из-за переходного сопротивления, провоцирующего локальный нагрев и оплавление изоляции.

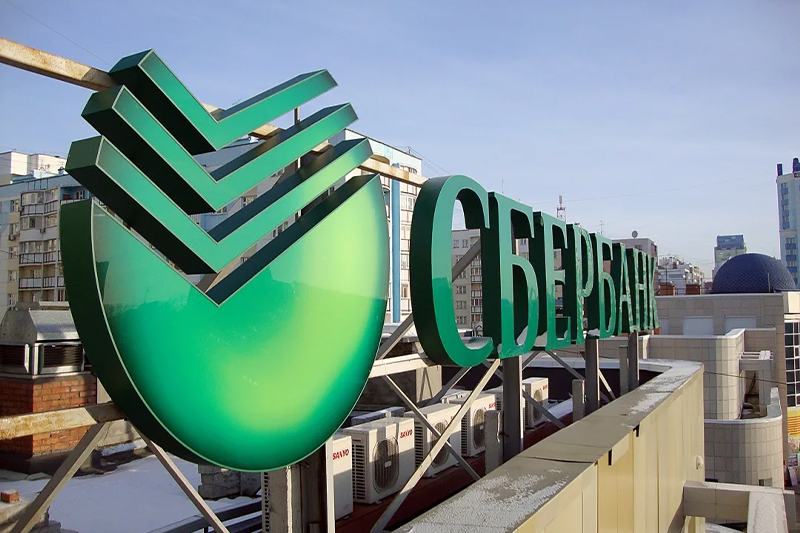

Способы крепления вывески

Крепеж выбирают исходя из типа вывески и материала стены. Перед установкой осматривают фасад, оценивают его состояние, определяют оптимальные точки крепления. Замеры помогают подготовить точный монтажный план и рассчитать количество материалов. Для работы на высоте задействуют автовышку или строительные леса.

Основные способы крепления:

• шпильки. Скрытый вариант, когда крепеж не виден снаружи. Обязательна высокая точность разметки. Подходит когда важен эстетичный внешний вид;
• дистанционные держатели. Буквы отстоят от стены на заданное расстояние. Удобно для неровных фасадов или когда нужен объемный эффект;
• установка на планку. Сначала к стене крепят несущую планку, на нее выставляют буквы. Упрощает выравнивание целой строки текста;
• размещение без металлокаркаса. Используют при доступе к стене с обратной стороны. Буквы крепят по отдельности, проводку прокладывают скрыто внутри стены.

Для объемных букв с подсветкой сначала фиксируют задник с установленными диодами. Затем надевают лицевую часть. Соединения проводов изолируют, фиксируют стяжками. Решение смотрится эстетичнее, однако увеличивает объем подготовки.

При скрытом монтаже для того, чтобы подключить светодиодную вывеску без ошибок, кабельный вывод закладывают заранее в каждой точке фиксации модулей.

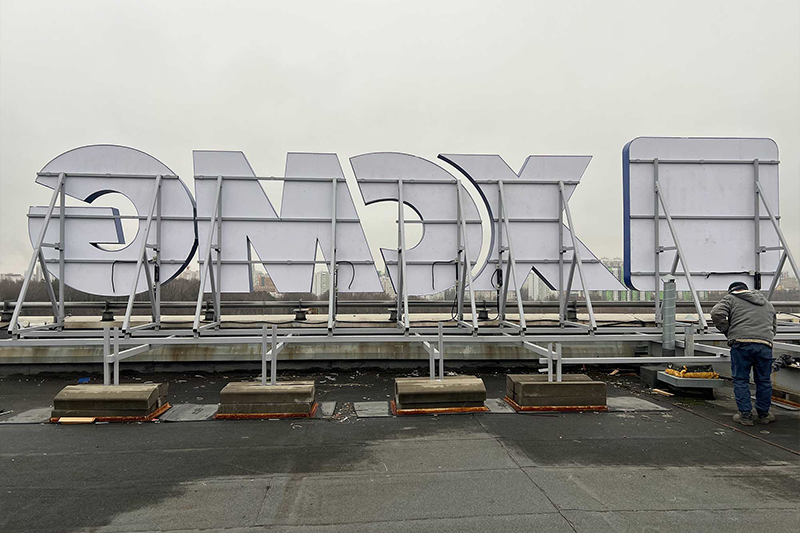

Особенности подсоединения разных вариантов конструкций

Чтобы понять, как подключить неоновую вывеску, нужно учитывать принципиальное отличие. Настоящие неоновые вывески работают на высоком напряжении, достигающем нескольких тысяч вольт. Для них пригодится специальный трансформатор.

Монтаж таких систем требует особой осторожности. Высоковольтные кабели изолируют особенно тщательно, их нельзя прокладывать вплотную к металлическим предметам. Заземление обязательно. Работы с настоящим неоном лучше доверять профессионалам.

В последние годы набирает популярность гибкий неон. Внешне он похож на классический, но подключить его можно так же, как обычную светодиодную ленту — через электронный драйвер.

Теперь разберем, как подключить светодиодную вывеску стандартного типа на модулях или ленте. Схема уже подробно описана выше: блок питания, правильное сечение шнура.

Уличный монтаж отличается повышенными требованиями к защите от внешней среды. Перед тем как подключить уличную вывеску, следует подготовить все для влагозащиты. Для наружного размещения используют герметичные соединения: термоусадку с клеевым слоем, коннекторы или коробки. Можно сделать дополнительную защиту влагостойким герметиком. Провода прокладывают в гофротрубе.

Перед установкой уличной светодиодной вывески проверяют местные нормы размещения рекламы. На зданиях, признанных памятниками архитектуры, часто необходимы отдельные согласования.

Автоматическое включение через фотореле

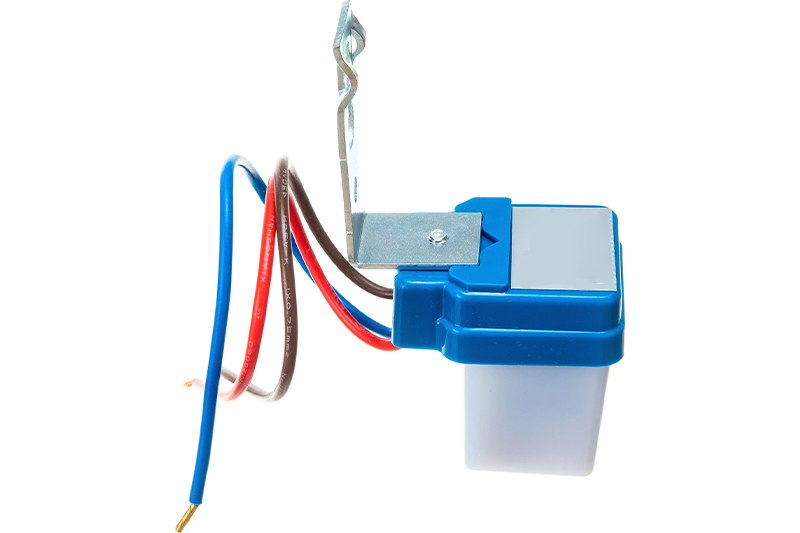

Фотореле представляет собой устройство, избавляющее от необходимости включения и выключения вывески вручную. Датчик реагирует на уровень освещенности. С наступлением сумерек подсветка светодиодной вывески загорается, а утром гаснет. Такое решение экономит электроэнергию и продлевает ресурс диодов.

Важно безошибочно определить место для датчика. Свет от самой светодиодной вывески или ближайшего уличного фонаря не должен попадать на фотореле. Иначе устройство будет срабатывать хаотично — включаться и выключаться в неподходящее время. Оптимальное расположение — сбоку от конструкции, под ней или за фризом.

Во многих моделях фотореле коричневый провод подсоединяют к фазе сети, синий — к нулю, а красный применяют как выходную фазу. Ноль идет напрямую на блок, а фаза проходит через датчик. Когда темнеет, фотореле замыкает цепь, питание активируется.

Необходимые инструменты

Для установки вывески и подвода электропитания понадобится определенный набор инструментов. Подготовка всего необходимого заранее позволяет не отвлекаться в процессе работы.

Для электромонтажа пригодятся:

• индикаторная отвертка, мультиметр;
• кусачки, пассатижи;
• стриппер или обычный нож для зачистки изоляции;
• паяльник либо кримпер с гильзами;
• изолента или термоусадочная трубка;
• набор отверток;
• кабельные стяжки.

При размещении на фасаде также потребуются перфоратор, шуруповерт, уровень, рулетка. Крепежные элементы подбирают под конкретный материал стены. Для бетона подойдут анкеры, для дерева — саморезы, для металла — специальные винты.

Правила безопасности при работе с электричеством

Перед началом любых манипуляций обесточивают линию, с которой предстоит работать. Индикаторная отвертка помогает убедиться, что напряжение действительно отсутствует.

Используют инструмент с изолированными рукоятками. Оголенной проводки нельзя касаться руками. Все соединения должны быть надежно заизолированы. При отсутствии уверенности в своих навыках лучше пригласить профессионального электрика.

Отдельно контролируют заземление. При наличии клеммы заземления подключение выполняют согласно требованиям производителя и действующим нормам электробезопасности.
